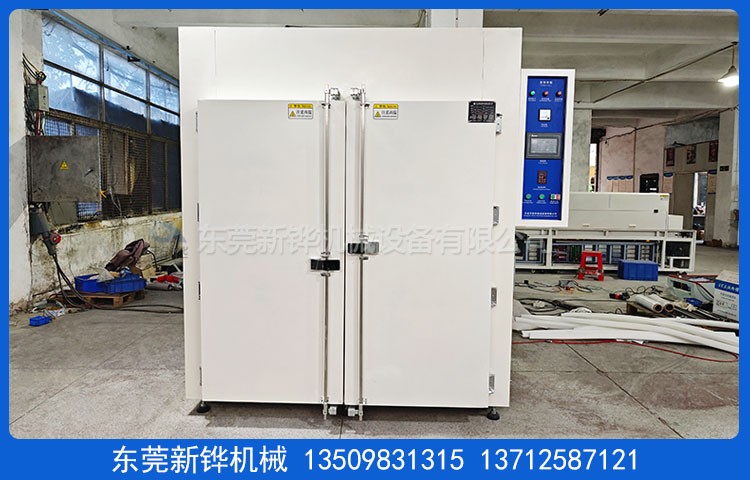

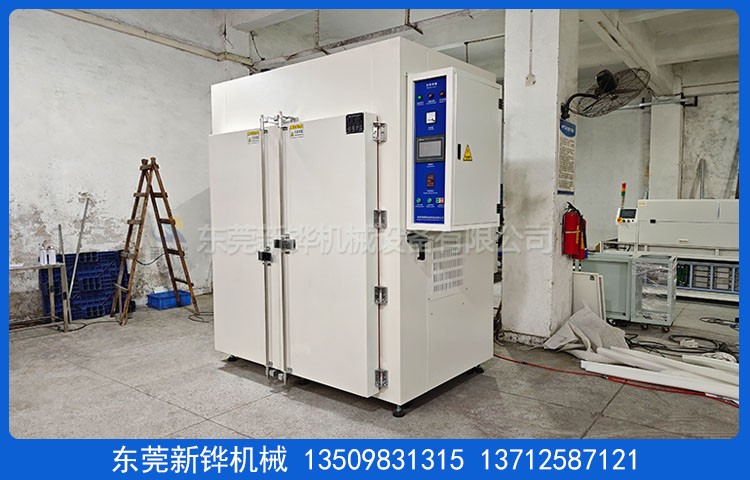

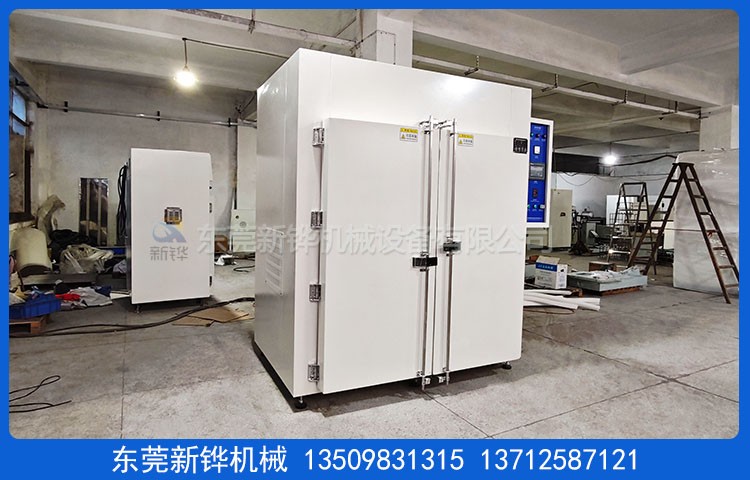

設備名稱:滾筒烤箱
設備型號:XHMO-40T
設備電源:AC380V 3φ 50HZ 30KVA
爐內尺寸:寬1450*深1010*高1400mm（參與尺寸）
外箱尺寸:寬2307*深1875*高2483mm（參與尺寸）
滾筒尺寸:內接圓φ700*1200mm，滾筒中間隔板分三個料倉，內膽孔徑:3mm，孔中心距4一6mm
接料空間:滾筒底部接料高度預留300mm
溫度范圍:常溫℃+10～300℃,使用溫度:230℃，升溫時間30分以內（空爐測試）,最少可設置三段以上升溫
滾筒烤箱溫度平衡(空爐測試）:
（1）恒溫后空爐4點測試，溫度測量:±1.5%約±5℃，烤箱不轉，恒溫1H后讀取測量數據
（2）滾筒內均勻取料倉中心的點測量最少2點，(滾筒內部可放寬到±10℃）
機臺式樣:雙開門
排氣裝置:回收漏油裝置
爐內材質:SUS304不銹鋼
外箱材質:鋼板靜電噴涂
保溫材質:硅酸鋁棉
滾筒材質:SUS304不銹鋼
滾筒樣式:滾筒固定在箱體內，不做單獨推車取出
滾筒旋轉:增加單獨的物理旋鈕控制滾筒旋轉角度方便取料/放料，減少人工去推動滾筒，開關位置如果可以放在內部，不造成安全隱患可以放在箱體內部明顯、人容易夠到的位置，如若不行請?jiān)O(shè)計在箱體外面門頂處
門的密封:玻璃纖維（耐溫達300℃）
操作系統:7寸觸摸屏配可編程控制器（國內名牌廠家）
溫度控制器:國內名牌廠家
主控傳感器:1個點
測溫傳感器:左側2個點；右側2個點；背部1個 點；（5點均勻分布）
報警記錄:顯示屏查詢報警履歷
超溫報警:電子顯示調節
排風方式:內部設置主動排風系統，外部設置有送風口和出風口（大?。?/span>
送風馬達:循環風機
附帶機器:得力掃碼器
安全防護:超溫報警（加熱器空間與爐內空間各1個）；馬達過載保護；加熱器斷線報警；
滾筒烤箱通信協議:
（1）配備掃碼槍識別產品功能.識別物料信息，已生產過的產品可直接調用之前生產參（配方信息）
（2）預留RS485端口（mudbus-Rtu協議），以太網端口，供上位機采集相關生產信息（配方名稱、段數、各段的溫度、時間等），后續協助MES系統連接
滾筒烤箱其它要求:
(1)制品滾筒分三格，三格均可做單獨門，防止混料
(2)制品取放需要考慮便捷性，尤其滾筒蓋子需要One Push式樣（現狀OK）
(3)滾筒轉速可以調整.無極調速電機，使?jié)L筒轉速在3-15rpm可調
(4)滾筒內壁、滾筒倒料口邊緣、滾筒門板邊緣等和料接觸的地方均打磨拋光光滑。
(5)考慮爐內清掃便捷設計,滾筒內部所有夾角過度圓滑（或其他方式）
(6)在滾筒內壁增加光滑的錯位分料條,滾筒內壁噴砂100-120目（啞光），防粘料
(7)要定時/定溫停機的功能，控制風扇分段停機 （維持現狀OK）
(8)烤箱頂部保留排油口、接油盤及調風閥，采用自動排煙設計
(9)現有烤箱有出現因?yàn)殚T板變形出現漏煙、底板太薄電機座脫焊或被拉彎、滾筒兩側門板太薄等現象，新型烤箱采用合理設計，關鍵部位增加支撐，確保不變形
(10)烤箱溫度高，為保證隔熱層效果，要考慮增加隔熱層厚度
(11)溫度到達最大300℃過程中箱體外表面溫度（除頂部外）不能＞55℃ （內膽與外箱連接過渡區域不在檢測范圍內，如門縫）
東莞新鏵機械設備廠家生產:滾筒烤箱,滾筒烘箱,滾筒干燥機,滾筒式熱風烤箱,滾筒烘干箱,滾筒烘烤爐,熱風烘箱,精密熱風烘箱,真空烘箱,高溫烘箱,PCB/PET絲印烘箱,LED光電烘箱,LCD壓合烘箱,防爆/升降烘箱,無塵烘箱,無氧化烘箱,硅膠二次硫化烘箱,老化房等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
